Полуактивная радиолокация

Пассивный когерентный локационный комплекс

Пассивный когерентный локационный комплекс (ПКЛ) предназначен для обнаружения и оценки координат движущихся воздушных, наземных и надводных целей в охранной зоне критически важных и потенциально опасных объектов. ПКЛ может использоваться в качестве системы наблюдения обслуживания воздушного движения и в качестве технического средства системы управления движением судов.

Принцип работы ПКЛ построен на приеме и корреляционной обработке сигналов, отраженных от цели, с прямыми сигналами, излученными с радиотелепередающих центров. Для обнаружения объектов (целей) и оценки их координат используются сигналы цифрового эфирного телевидения стандарта DVB-T2 и сигналы FM-радиовещания.

Функциональные возможности

  1. Обнаружение и сопровождение движущихся объектов (целей).
  2. Измерение дальности, скорости и оценка координат целей.
  3. Отображение траекторий на топографической карте.
  4. Создание особых зон наблюдения и сигнализации.
  5. Организация удаленного рабочего места оператора.
  6. Объединение нескольких ПКЛ в единое информационное пространство.
  7. Архив истории обнаруженных траекторий, статуса и состояния работы комплекса.
  8. Возможность интеграции с видео и тепловизионным оборудованием.
  9. Круглосуточный всепогодный режим работы.

В состав ПКЛ входят

Технические характеристики

Наименование параметра Значение
Дальность обнаружения цели, км.Для цели с ЭПР 1м2, отношение сигнал/шум по мощности 129 24
Сектор обзора в горизонтальной плоскости, град до 360
Сектор обзора в вертикальной плоскости, град 60
Гарантированная разрешающая способность по дальности, м 50
Разрешающая способность по скорости, м/с 2,8
Погрешность оценки координат цели в горизонтальной плоскости на дальности 10 км, м 88
Погрешность оценки скорости цели в горизонтальной плоскости на дальности 10 км, м/с 2,8
Число одновременно сопровождаемых целей, не менее 100
Минимальная скорость сопровождаемой цели, км/ч 10
Максимальная скорость сопровождаемой цели, км/ч 900
Максимальное ускорение цели, м/с2 7
Максимальное время захвата цели, с 6
Электропитание ~ 200-240В, 50Гц
Максимальная потребляемая мощность, кВА 1,8


Работа с ПКЛ осуществляется с помощью пользовательского интерфейса, доступного по протоколу HTTP средствами Интернет-браузеров подавляющего числа программных платформ, в том числе мобильных.

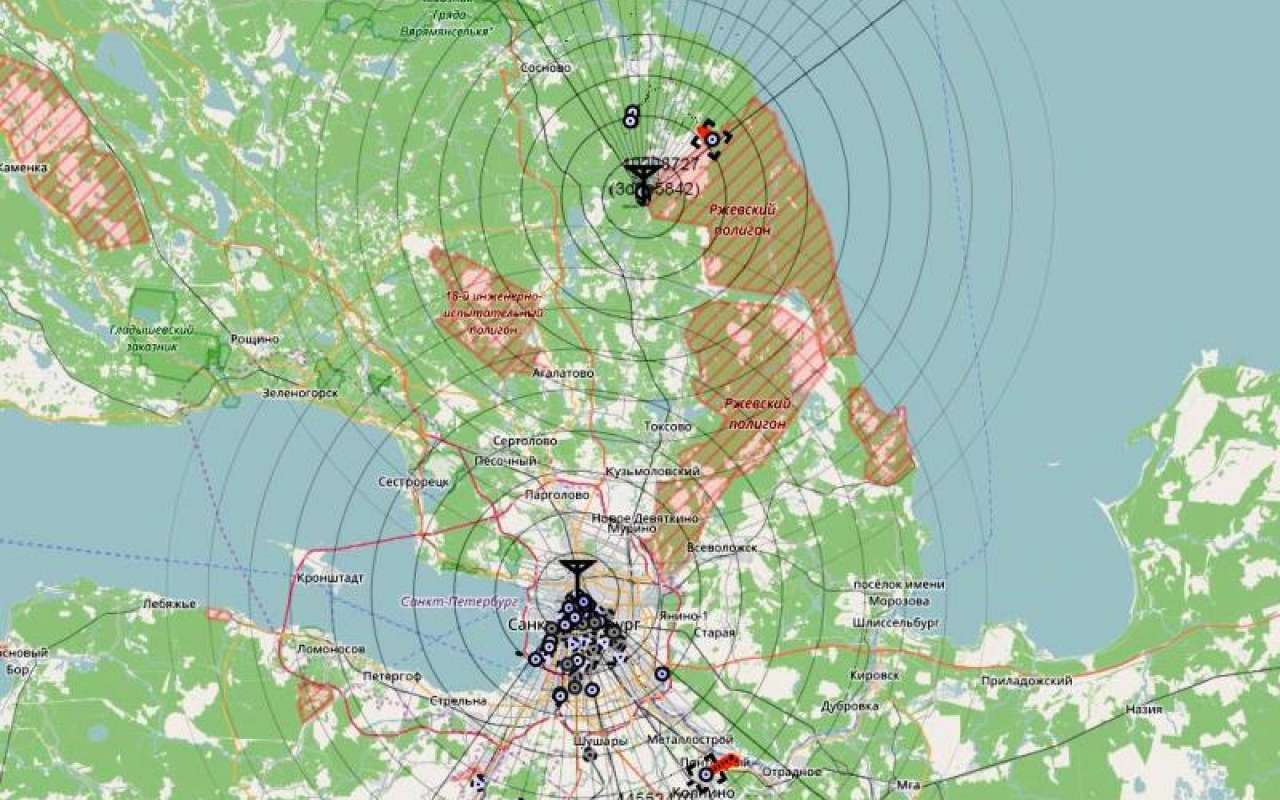

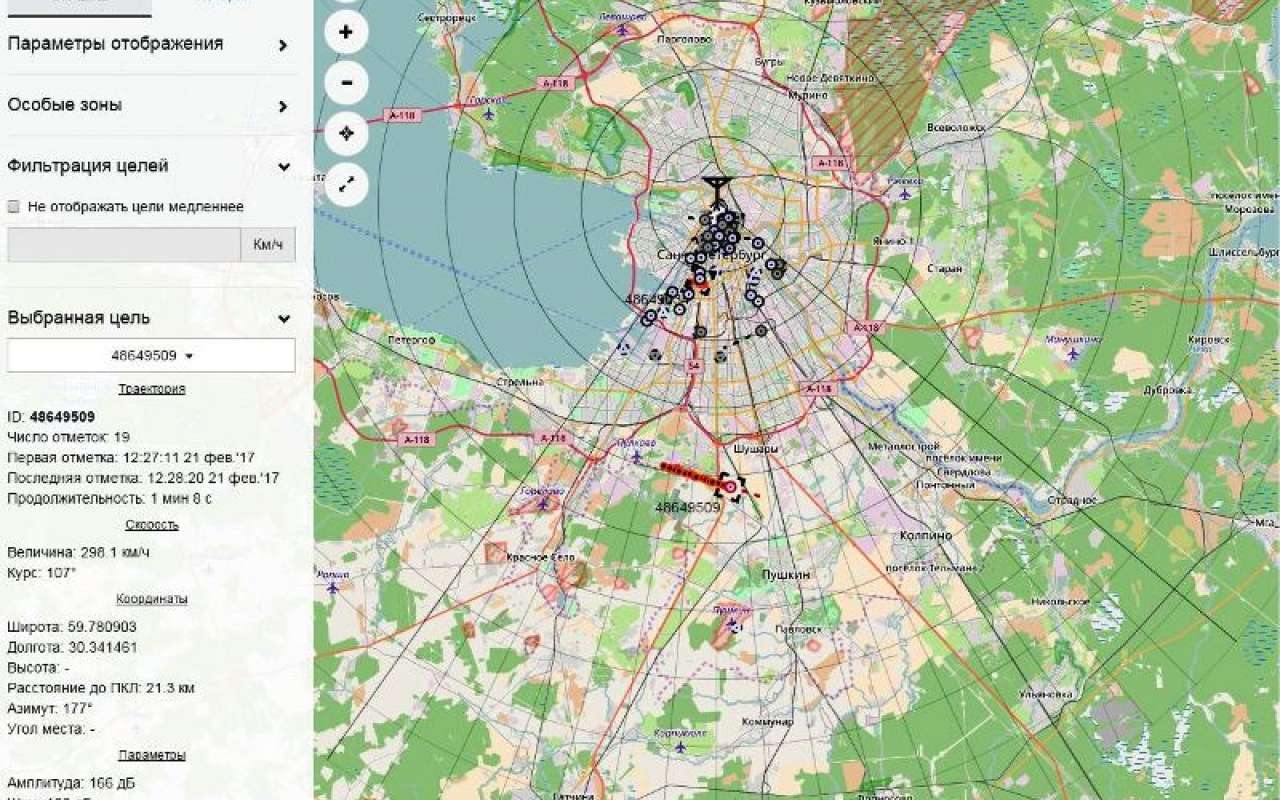

В основном окне пользовательского интерфейса на географической карте местности отображается зона действия ПКЛ с отметками обнаруженных целей, а также формуляр с параметрами движения цели. Пользовательский интерфейс также содержит архив истории с параметрами и результатами траекторной обработки, статуса и состояния работы комплекса (комплексов). Предусмотрена возможность управления комплексом посредством веб-сервера. Имеется возможность объединения нескольких ПКЛ с отображением информации на единой карте местности пользовательского интерфейса.
