Аннотация
Источник бесперебойного питания на основе SiC транзисторов обеспечивает качественные коммутационные процессы, а также высокую скорость заряда благодаря переменной структуре аккумуляторной батареи. Он позволяет обеспечить электроэнергией как трехфазных, так и однофазных потребителей переменного тока, в том числе с существенной несимметрией распределения нагрузок по фазам, а также заряжает аккумуляторную батарею с переменной структурой.
Области применения
Конкурентные преимущества
- Высокая энергоэффективность за счет применения SiC транзисторов и обеспечения качественных коммутационных процессов
- Высокая скорость заряда за счет переменной структуры аккумуляторной батареи
- Возможность подключения как трехфазных, так и однофазных несимметричных нагрузок
- Безударная синхронизация с сетью без использования коммутационной аппаратуры
- Аварийное отключение при бросках тока или напряжения с возможностью повторного включения
- Распределение нагрузки между несколькими устройствами, находящимися на значительном расстоянии друг от друга (в границах локальной энергосистемы)
- Подхват нагрузки при отключении централизованной системы электроснабжения в течение 20 мс
Стадия разработки
- Разработаны основные схемотехнические решения
- Проведено численное моделирование тепловых режимов работы преобразователей электрической энергии и высокочастотного трансформатора;
- Разработаны алгоритмы управления зарядом аккумуляторной батареи и электропитания несимметричной нагрузки с гарантированными показателями качества;
- Изготовлен макет, тестируются и оптимизируются отдельные решения.

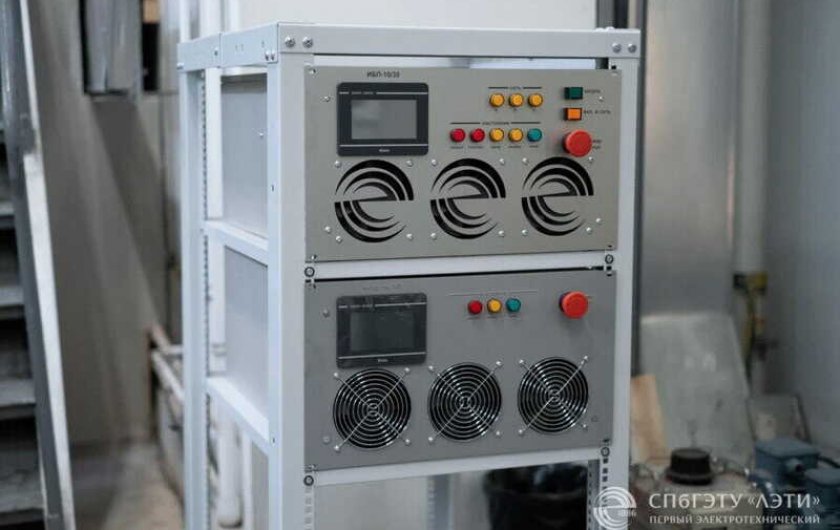

Макет источника бесперебойного питания

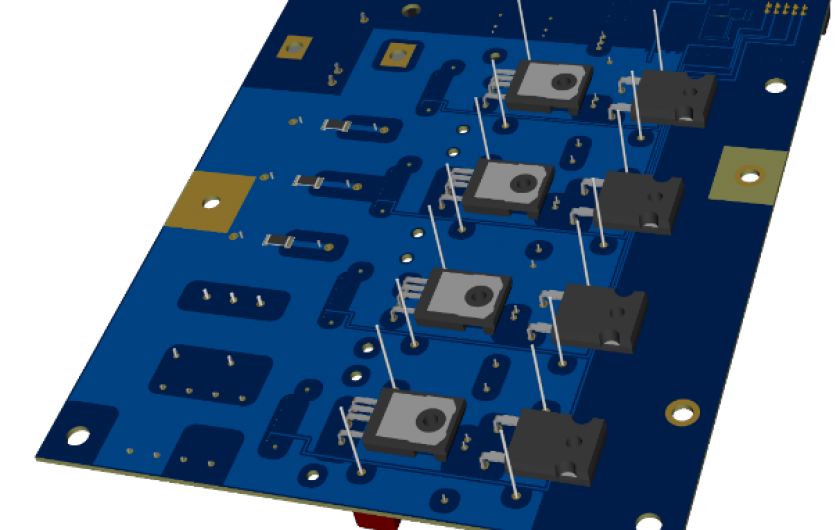

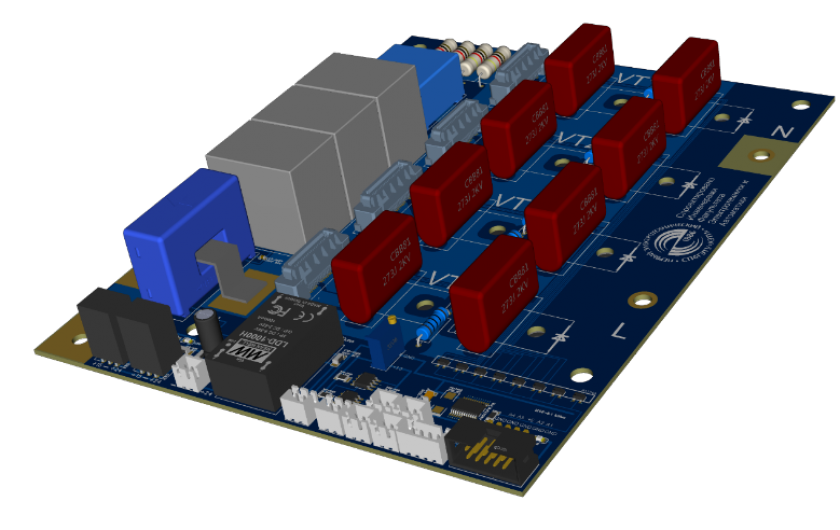

Cиловая плата однофазного мостового инвертора
Cиловая плата однофазного мостового инвертора

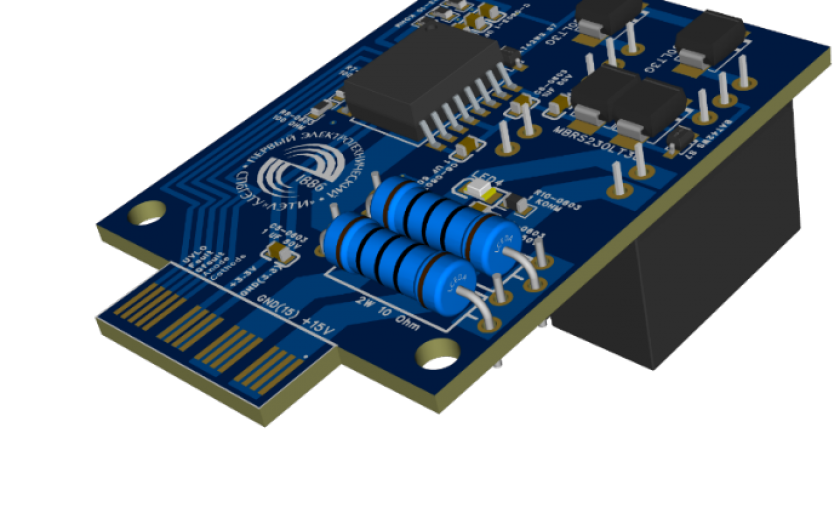

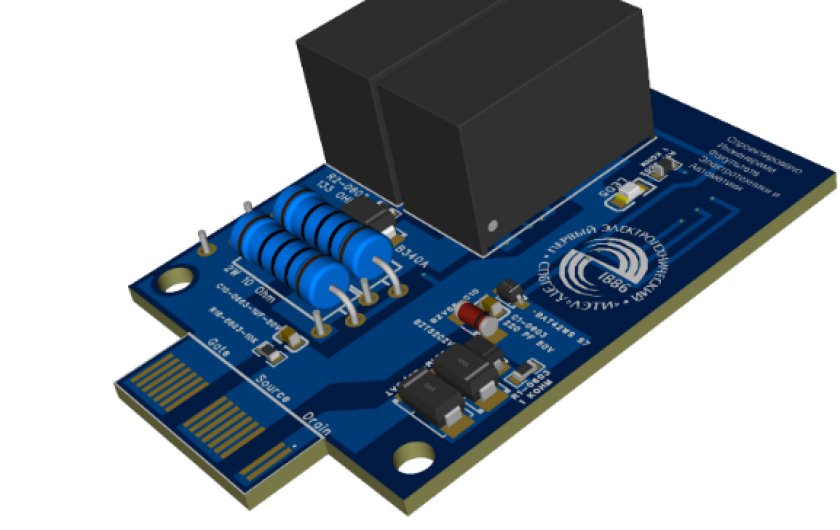

Плата драйвера SiC транзистора
Плата драйвера SiC транзистора

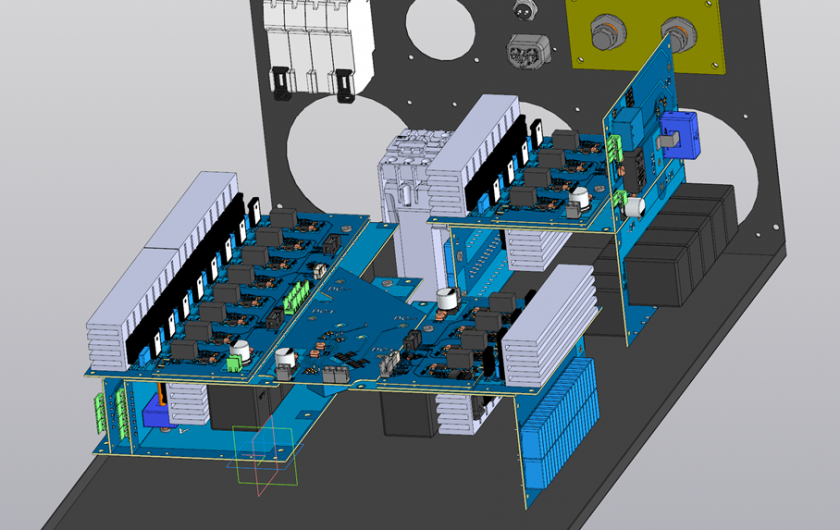

Трехмерный вид преобразовательной сборки
Основные технические характеристики
| Номинальная мощность | длительная - 10 кВт, кратковременная - 30 кВт |
| Напряжение сети | 220/380 В |
| Номинальная частота сети | 50/60 Гц |
| Масштабируемая емкость аккумуляторной батареи (АКБ) | 7 А·ч |
| Зарядный ток АКБ | до 6 А |
| Разрядный ток АКБ | до 30 А |
| Время подхвата сети | до 20 мс |
Правовая охрана
- Патент на изобретение № 2824588 «Автономный источник питания»;
- Патент на изобретение № 2824589 «Источник бесперебойного питания»;
- Патент на изобретение № 2853927 «Соединение электрических цепей печатных плат через элементы схемы устройства»;
- Патент на изобретение № 2843686 «Устройство для синхронизации источников бесперебойного питания».
