Аннотация
В состав индукционной установки входит транзисторный генератор и гибкий индуктор-кабель. Гибкий индуктор-кабель подключается к выходу транзисторного генератора с помощью быстроразъемных соединений. Транзисторный генератор имеет встроенный контроль оптимального количества витков гибкого индуктора и режима нагрева. Нагрев муфты производится с постоянным контролем температуры с помощью термопары.
Благодаря широкому частотному диапазону генератора установка позволяет обрабатывать детали размером до 400 мм.
Ценностное предложение
Снижение времени монтажа и демонтажа металлических муфт электродвигателей.
Области применения
Конкурентные преимущества
- Воздушное охлаждение индукционной установки для эксплуатации в полевых условиях
- Гибкий неводоохлаждаемый индуктор-кабель для нагрева деталей различных диаметров и форм
- Простота подключения гибкого индуктора-кабеля
- Высокие показатели удельной мощности на единицу объема и массы за счет применения карбид-кремниевых (SiC) MOSFET транзисторов
- Компактность (мобильность) оборудования
Стадия разработки
Проведены испытания прототипа в лабораторных условиях.

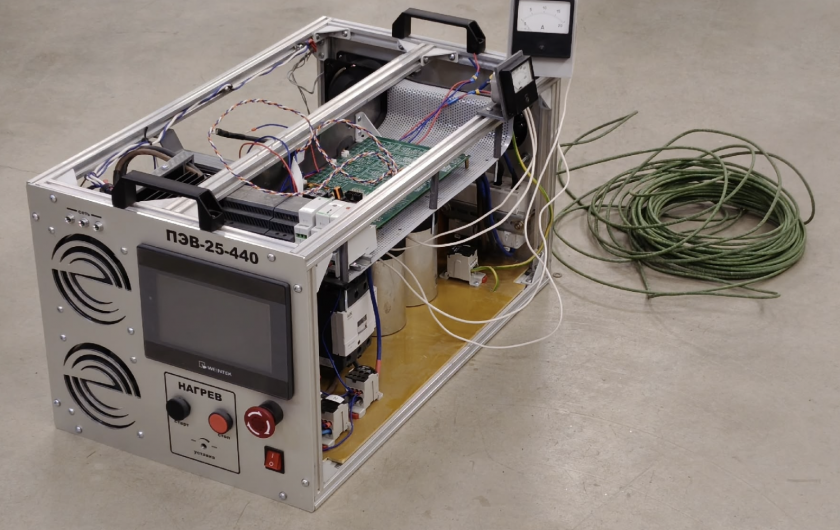

Макет индукционной установки

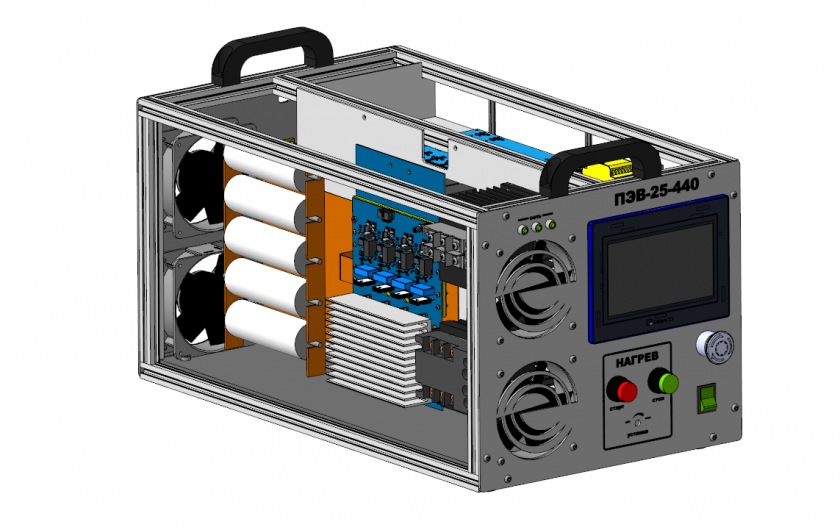

Макет индукционной установки
Основные технические характеристики
| Время нагрева муфты до максимальной температуры | 10-60 сек |
| Длина гибкого неводоохлаждаемого индуктора | 25 м |
| Максимальный диаметр обрабатываемой детали | 400 мм |
| Температура нагреваемой детали | не более 600 ⁰С |
| Параметры транзисторного генератора |
|
Правовая охрана
Патент на изобретение № 2853927 «Соединение электрических цепей печатных плат через элементы схемы устройства».
Информация о разработке
